皮帶輸送機是由撓性輸送帶作為物料承載和牽引的連續輸送設備。它根據摩擦傳動原理，由電機、滾子傳動鏈條傳遞動力給主動輥筒，帶動輸送帶作連續運動，從而實現對物料的連續輸送。
1、皮帶輸送機的應用類型
煙草加工業需要輸送物料種類繁多，如煙包、煙葉、煙絲、煙梗等。輸送這些物料會根據具體的物料重量、加工溫度、水份，輸送的角度，設備本身精度要求以及設備安裝場地選擇不同的輸送帶搭配相應的輸送設備。在洗梗類設備中因物料溫度、水份較大，這樣會選擇輸送帶為網帶輸送機。對于一般溫度、水份的物料，通常選用食品級涂層材料和芯體織物構成的輸送帶，其中當輸送角度為水平時，輸送帶選用涂層材料為光滑的半帶；當輸送角度介于0—30℃時，輸送帶選用涂層材料帶突出形狀的齒型帶；當輸送角度介于50—75℃時，則使用超級提升機來輸送物料，該種設備使用由平帶、裙邊、橫擋片、導條整體粘接而成的環形帶。在存儲輸送半成品及成品物料的設備中，如喂料機、儲柜，該類設備將輸送帶固定在長節距輸送鏈條上，由傳動系統帶動輸送鏈條在導軌上運動從而輸送物料。
2、皮帶輸送機的主要結構

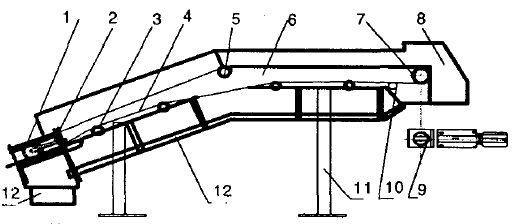

皮帶輸送機主要由頭部裝置、尾部裝置、機身段、主動輥筒、被動輥筒、下托輥、輸送帶、清掃裝置、出料裝置、接灰裝置、機架、驅動系統組成。煙草加工業輸送帶一般選用食品級，驅動系統一般采用齒輪減速機。常用皮帶輸送機外形結構見圖1。
1.被動輥筒 2.張緊裝置 3.下托輥 4.輸送帶 5.轉向托輥 6.機身
7.主動輥筒 8.出料裝置 9.減速機 10.清掃裝置 11.機架 12.接灰裝置
圖1 常用皮帶輸送機結構簡圖
(1)輸送帶
輸送帶在皮帶輸送機中，既是承載構件又是牽引構件，它不僅要有承載能力，還要有足夠的強度。輸送帶通常由涂層材料和芯體織物構成，芯體織物承受拉力，涂層材料保護芯體不受損傷和腐蝕。芯體織物的材質有全棉、滌綸紗、聚脂織物等。煙草加工業使用的輸送帶涂層材料一般選用PVC、PU、PE、TPE及雙面帆布等。輸送帶一般是在設備現場安裝，有使用駁接皮帶機粘接和使用皮帶搭扣兩種方式。使用皮帶機粘接需根據輸送帶的運行速度、輸送帶的厚度選擇水平粘接、斜角粘接或燕尾粘接，輸送帶運行速度越快，斜角的粘接角度應越大，但最大不超過70°角。
(2)驅動系統
皮帶輸送機的驅動系統由電機、減速機、鏈輪、傳動鏈條、主動輥筒、被動輥筒、軸承座組成。減速機將輸出扭矩通過鏈條傳遞給主動輥筒，輥筒與輸送帶之間摩擦力帶動輸送帶作連續運動。減速機根據輸送機安裝尺寸、輸送功率和輸送距離來選擇，一般情況下選用齒輪減速機。輥筒作為驅動系統的主要部件，其表面有光面、包膠和鑄膠等三種。在輸送功率不大，帶速較慢，輸送距離較短，物料和環境濕度不大的情況下，采用光面形式。反之，則采用帶膠面的形式，如星輥輸送機、異物剔除機。
