滾筒是皮帶輸送機的重要部件之一。皮帶輸送機的滾筒非常適合于參數化設計，充分利用計算機的快速而準確的處理能力，對于縮短滾筒設計周期，降低設計成本，提高設計效率具有一定的現實意義。
1、系統總體設計
系統主要包括傳動滾筒和改向滾筒兩大部分。系統設計主要以DTⅡ皮帶輸送機為原型，設計之前，首先確定滾筒類型，然后進行設計工作。系統主要有結構設計和參數化繪圖兩大功能模塊，其總體設計如圖1所示。
圖1 總體設計示意圖
(1)結構設計模塊
在結構設計模塊中,根據DTⅡ皮帶輸送機滾筒部件型譜，建立數學模型，確立原始參數(帶寬、載荷等)與主要設計參數(承載類型、聯接方式、滾筒直徑、跨度和軸承孔徑等)之間的對應關系，分別分析、設計各零件的結構尺寸。對一些重要零件，如主軸、傳動鍵等進行強度校核。結構設計模塊主要包括數模分析、主軸設計、筒轂設計、筒圈設計、聯接件設計等子模塊，其結構如圖2所示。

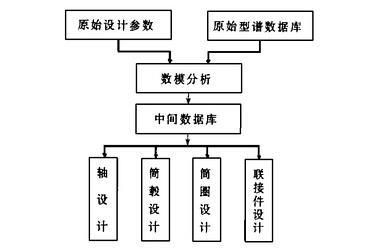

圖2 結構設計模塊框圖
(2)參數化繪圖模塊
參數化繪圖模塊是本系統的核心內容。系統以AutoCAD為支撐軟件，利用其開放性，采用ADS進行二次開發，在操作系統平臺下實現整個繪圖系統的界面設計和繪圖功能。系統設計了兩個接口：①由結構設計到繪圖的縱向設計；②用戶直接輸入各結構尺寸參數，自動繪圖。
3、系統開發中的技術處理
(1)數據庫的建立
數據庫是結構設計與繪圖之間的通訊接口，系統的數據庫文件分為3類：①原始數據庫。利用操作系統的編輯器建立標準數據庫。包括DTⅡ輸送機滾筒部件型譜數據及公差、材料強度特性等已形成標準系列的數據。②中間數據庫，主要用于存放臨時數據。③結果數據庫，存放結構設計模塊程序運行結果；或用戶在繪圖模塊中直接輸入的各零件結構尺寸數據。
(2)圖形庫的建立
為提高繪圖效率,系統建立了豐富的圖形庫。主要包括標準件庫和符號庫。
①標準件庫
滾筒部件中，有許多零件是標準件，如軸承、軸承座、脹套或鍵等，這些零件可以通過建立圖形庫的方法來完成。由于標準件的型號很多，而同一類標準件的圖形又基本相同(只是尺寸略有變化)，系統采用ADS方法進行參數化編程。將各種圖形都設置編碼，以便于查詢和調用。
②符號庫
根據制圖標準，對于諸如圖幅、標題欄、形位公差、焊接符號、表面粗糙度等固定符號，利用AutoCAD的形文件技術，建立符號庫。繪圖時，采用可編程對話框交互選擇，直接插入。
