隨著卷煙物流自動化程度的提高，卷煙條盒輸送線在卷煙企業得到廣泛使用。在使用過程中，經常由于條盒包裝質量問題和機械故障等原因造成輸送線堵塞。因缺少堵塞報警和聯動停機裝置，每次堵塞都會造成整條輸送線上大批條盒相互擠壓而變成殘次品。此外，堵塞后排除故障時間較長，嚴重影響了輸送線有效作業率。目前，在卷煙生產企業中，對解決條盒堵塞的方法缺乏相應的研究，沒有現成的例子可以借鑒。
本文擬在卷煙條盒輸送線上設計并安裝堵塞報警控制裝置，在輸送線發生堵塞時發出報警，以實現聯動停機，并準確顯示堵塞點，方便維護人員快速處理，恢復輸送線正常運行。
1、輸送線堵塞原因分析
卷煙條盒經提升機提升到輸送線，要經過2個動力頭接口才能到達橫向收集區，而動力頭銜接口處有一定的間隙。當條盒走偏、透明紙沒包好或者無透明紙小盒散落煙走到此處時，容易造成堵塞。而動力頭銜接處缺少監測裝置，條盒主電柜
控制裝置不能監測到堵塞并控制輸送線停機，致使很多條盒變成廢品。因此要想減少輸送中產生的堵塞數量，必須在動力頭區域安裝堵塞檢測裝置。
2、輸送線堵塞解決方案
(1)檢測器安裝位置
選擇安裝位置以全面檢測堵塞區域為目的，縮小堵塞范圍為原則，經對現場反復考察分析，檢測器最佳安裝區域定位在2段輸送線銜接處的出口和人口處，安裝位置如圖1所示，無論哪一個檢測器檢測長時問有信號，都會產生相對應的輸送線停機信號。

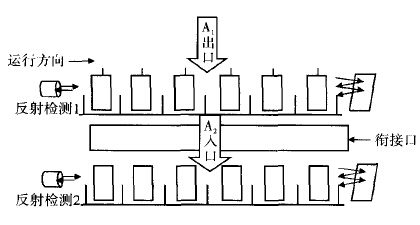

圖1 檢測器安裝位置示意圖
(2)堵塞檢測器選型
經實地測量，條盒輸送線每排6條線總寬度為0.5 m，大于0.5 m范圍反射式檢測器即可滿足要求。選擇圖爾克公司生產的BT18-BP-VP6X-H1141偏振反射板傳感器，有效檢測距離為3.5m，完全滿足要。
3、快速定位報警裝置設計
(1)控制輸送線動力頭改進方法
正常情況下，當按下條盒輸送線主電柜的動力頭啟動按鈕時，條盒輸送線主電柜的PLC輸出信號，動力頭開始運行，相對應的輸送線也開始運行；出現變頻器故障時，故障信號會反饋到條盒輸送線主電柜的PLC中，使對應的條盒輸送線停止。由此可以用堵塞信號輸出1個“變頻器故障”假信號，同樣會引起條盒輸送線停止。
根據以上分析得出，用銜接口堵塞信號去控制輸送線是可行的，但要達到有效控制和精確定位，裝置宜采用三菱FXoN-40PLC來處理堵塞信號。
(2)變頻器與PLC電氣設計
