在煤炭的生產中，皮帶輸送機是重要的煤炭輸送設備。有傾角大、距離長的皮帶輸送機發生斷帶下滑事故，其后果極其嚴重。皮帶輸送機的楔塊式斷帶保護裝置是一種在皮帶輸送機發生斷帶時能夠利用下滑的輸送帶帶動楔形制動閘塊發生自鎖制動下滑輸送帶，防止事故進一步擴大化的斷帶保護裝置。該斷帶保護裝置從2005年上市以來，得到的煤礦現場的認可，受到行內技術人員的一致好評，認為該裝置是傳統的偏心輪式斷帶抓捕裝置的最佳替代產品，是斷帶保護技術領域的最新技術。但是，該項技術在現場使用中也暴露一些缺點，針對這些缺點以及根據現場反饋的意見，對該裝置作了進一步改進，使楔塊上皮帶輸送機斷帶保護裝置更加的完善。
改進前的楔塊式斷帶保護裝置：楔塊上皮帶輸送機保護裝置利用楔塊形成自鎖將輸送帶夾緊制動，該保護裝置沿著輸送機每隔一定距離多處安裝，一旦發生斷帶事故，斷口下方的保護裝置同時動作將輸送帶夾持制動。

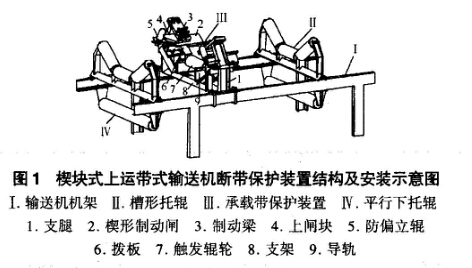

斷帶保護裝置主要是由支腿、支架、觸發輥輪、楔形制動閘、撥板、上閘塊和防偏立輥等部分進行組合而成。支架與支腿連接，支腿經U形螺栓組固定在皮帶輸送機的中間架上，如圖1所示。單向的觸發輥輪的兩出軸端支撐在兩側的滑動導軌上；在支架的兩側安裝有楔形制動閘，楔形制動閘有楔形閘塊與輥輪動作的同步性。在兩側垂于楔形制動閘的上方，分別經制動梁固定有上閘塊，上閘塊可以通過螺栓組上下調節高度。采用以上方案和結構，將輸送帶斷帶保護裝置安裝在輸送機的中間架上，輸送帶底部受觸發輥輪支撐，輸送帶兩側的空載邊處于楔形制動閘與上閘塊之間。當皮帶輸送機在進行正常運轉時，輸送帶帶動著觸發輥輪正向著旋轉；當輸送帶發生斷帶因輸送帶縱向張力缺失壓在楔形閘塊上，輸送帶摩擦力帶動觸發輥輪沿導軌下滑，同時帶動楔形閘塊動作，在輸送帶的作用下發生自鎖將輸送帶的空載邊夾緊在楔形閘塊與上閘塊之間。
楔塊式斷帶保護裝置具有以下優點：
1、楔形自鎖制動輸送帶，無需外動力。利用輸送帶斷帶后產生的下滑力作為制動驅動力，使左右兩楔形閘塊自動自鎖將下滑的輸送帶制動，無需外動力。
2、閘塊與輸送帶面接觸，制動面大，不傷輸送帶。楔形式斷帶保護裝置的上閘塊與楔形閘塊平時與輸送帶不接觸 ，制動輸送帶時，輸送帶夾持在上閘塊和楔形閘塊之間，與輸送帶面接觸，制動面大，不會對輸送帶造成損傷。http://www.xmgou.cn/皮帶輸送機技術整理發布。
